Sada vytahováků ucpávek

Detailní popis produktu

Složení:

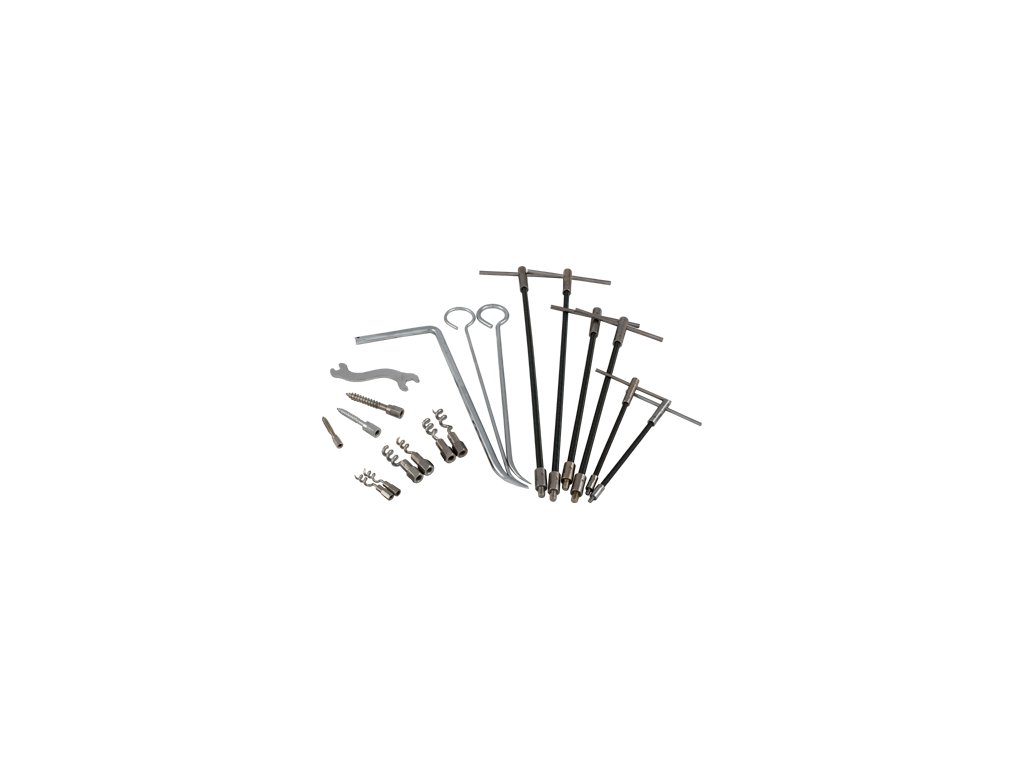

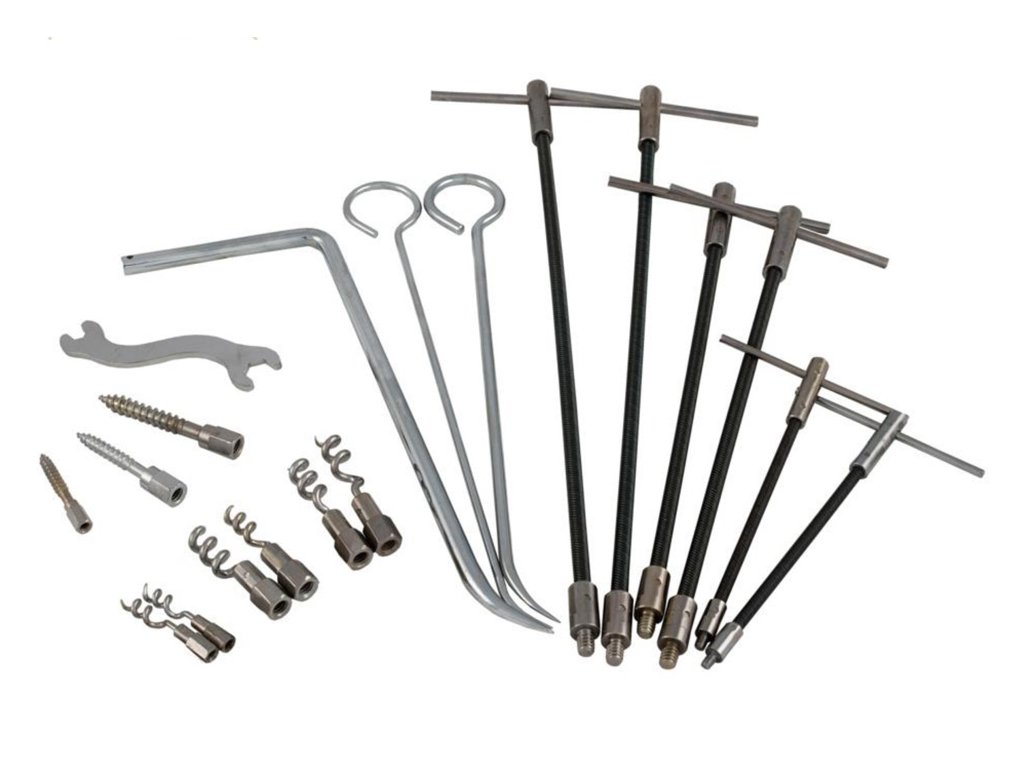

Obsah balení:
Pružný vytahovák: 160mm, 220mm , 300mm po 2kusech
Pevný vytahovák: 230mm pr. 3.5mm, 5.0mm, 8.0mm po 1 kuse
Náhradní hrot korkový: S/M/L po 2 kusech
Náhradní hrot vrutový: S/M/L po 1 kuse
Klíč: 1 ks

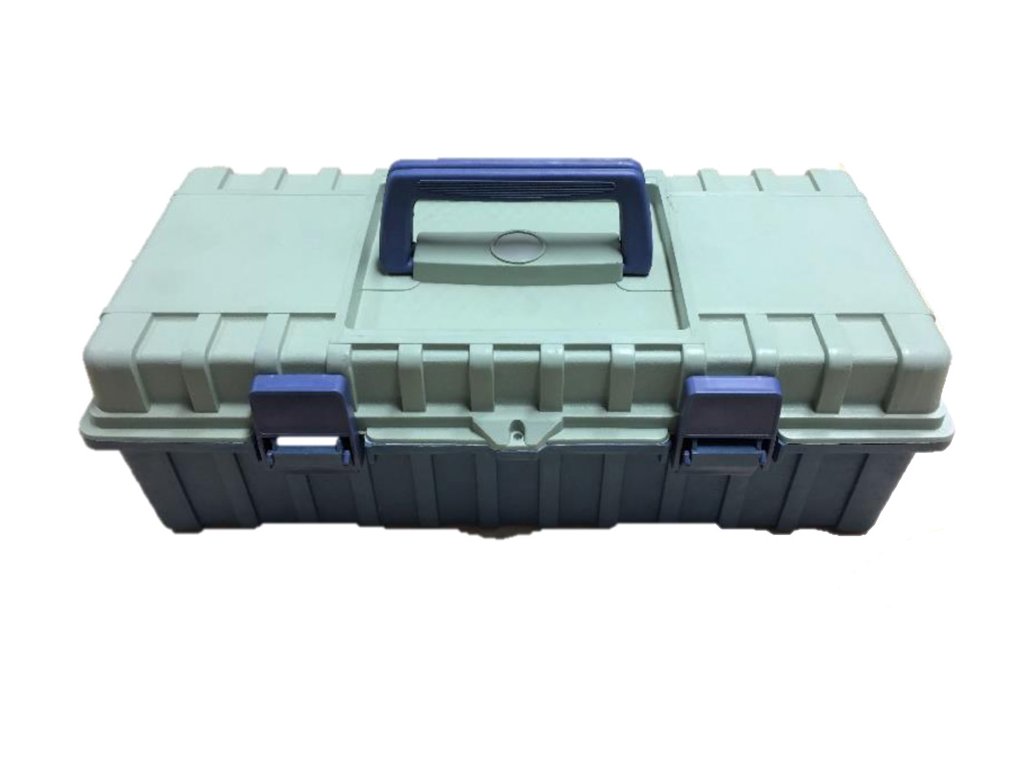

Vše v plastovém boxu.

Montážní návod a pokyny pro montáž: TĚSNÍCÍ UCPÁVKY

Správná montáž ucpávek má velký význam pro zaručení dobré funkce a dlouhé životnosti.

1. Starou ucpávku vyjměte pomocí vytahováku z ucpávkového prostoru. Tento prostor důkladně vyčistěte.

2. Hřídel (vřeteno, pístnici) zkontrolujte, zda není příliš opotřebená. Vůle mezi hřídelí a tělesem musí být minimální, aby nedošlo k vytlačení těsniva štěrbinou. Max. šířka štěrbiny mezi hřídelí (vřetenem, pístnicí) a tělesem nesmí překročit hodnotu 0,03 × s (s - šířka ucpávky). Max. házivost nemá překročit hodnotu 0,001 × d (d - průměr vřetena nebo hřídele).

3. Nařežte ucpávky kolmým nebo šikmým řezem na správnou délku (viz. obrázky) a ve tvaru kroužku vložte pootočené o 180° nebo 90° do ucpávkového prostoru.

4. Použijte řezačku ucpávky, nebo umístěte ucpávku kolem hřídele, popř. trnu specifikovaného průměru.

5. Výpočet délky ucpávky pro kroužek - délka ucpávky se vypočte ze vzorce:

L = (D + d) × k × ?/2
L - délka rozvinutého kroužku; D - průměr ucpávkové komory;

d - průměr vřetene (hřídele, pístnice); k - koeficient
