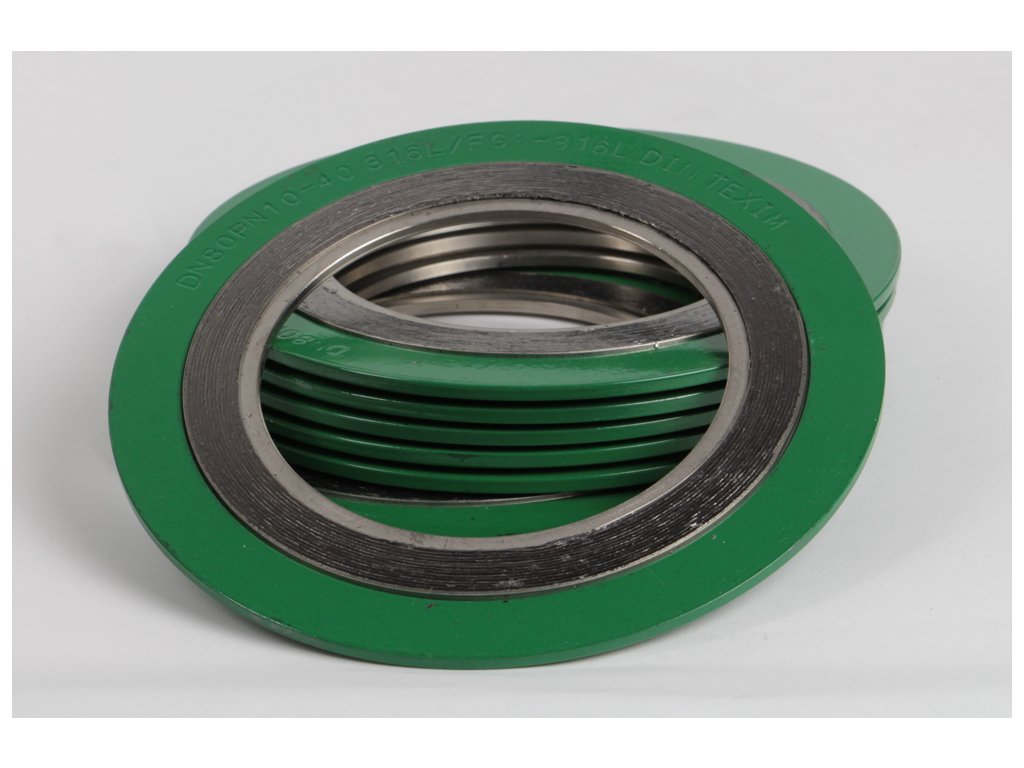

SPIRATEM 123, 12, 23, 2

Detailní popis produktu

Využití:

• Spirálově vinuté těsnění je vhodné pro použití v širokém teplotním a tlakovém pásmu a proto je téměř univerzální.
• Spirálově vinuté těsnění může být použito na těsnění tlaků do 25MPa a teplot už od -200°C až do 1000 °C.
• Díky své konstrukci spirálově vinuté těsnění se jednoduše instaluje bez způsobení jakýchkoli škod.
• Vnější vodící kroužek slouží k vystředění spirálové těsnící části vzhledem k přírubě a zabraňuje vystřelení těsnění.
• Kombinací různých vinutých materiálů a kovů se těsnění může použít v širokém spektru provozních podmínek dle požadavků uživatele.
• Díky svému nepřilnavému charakteru spirálově vinuté těsnění je možné snadno při demontáži odstranit.
• Spirálově vinuté těsnění nepoškozuje povrchy přírub.

Složení:

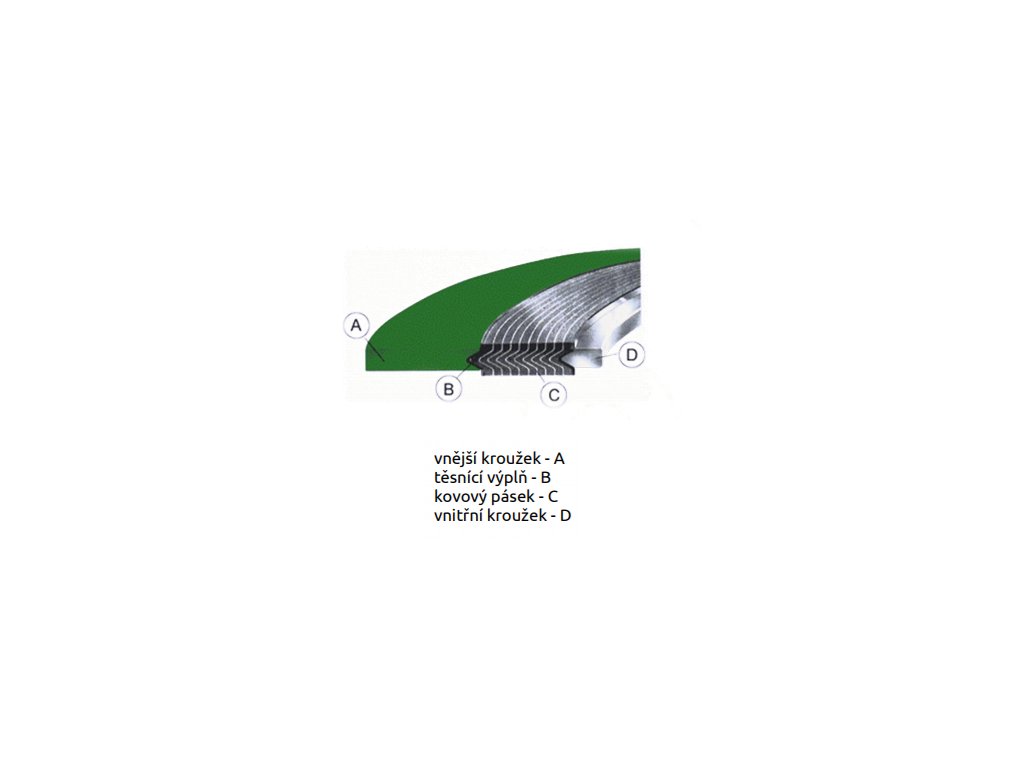

• Těsnící část spirálově vinutého těsnění se skládá z kovového pásku spirálově navinutého společně s měkkou těsnící výplní. Kovový pásek zajišťuje těsnění výborné pružící vlastnosti, zatímco poddajná těsnící výplň zaručuje vysokou těsnost. Díky této kombinaci materiálů spirálově vinuté těsnění je vhodné v případech, kdy těsnění je vystaveno velkému kolísání tlaků a teplot těsněných medií.

Dodávané rozměry:

• pro ploché příruby, příruby typu výkružek/nákružek a pero/drážka

• ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs - 1/2" až 24", v souladu s normou na těsnění ASME B 16.20 (API 601)

• ASME B 16.47 serie A (MSS SP-44) pro příruby, 150 až 900 lbs - 26" až 60", v sopuladu s normou na těsnění ASME B 16.20 (API 601)

• ASME B 16.47 serie B (API 605) pro příruby, 150 až 900 lbs - 26" až 60", v souladu s normou na těsnění ASME (API 601)

• BS 1560 ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs - 1/2" až 24", v souladu s normou na těsnění BS 3381

• příruby norem DIN - pro všechny typy

Standardní těsnící výpně:

• expandovaný grafit: od -200°C do +550°C pH 0-1 4
• P T F E: od -200°C do + 250°C pH 0-14

Standardní kovové materiály:

• Vnější kroužek - uhlíková ocel (opatřena nátěrem proti korozi)
• Vnitřní kroužek - ČSN 17 240 (SS 304), ČSN 17 349 (SS 316L), ČSN 17 248 (SS 321)
• Spirála - ČSN 17 240 (SS 304), ČSN 17 349 (SS 316L), ČSN 17 248 (SS 321)

Typy spirálově vinutých těsnění:

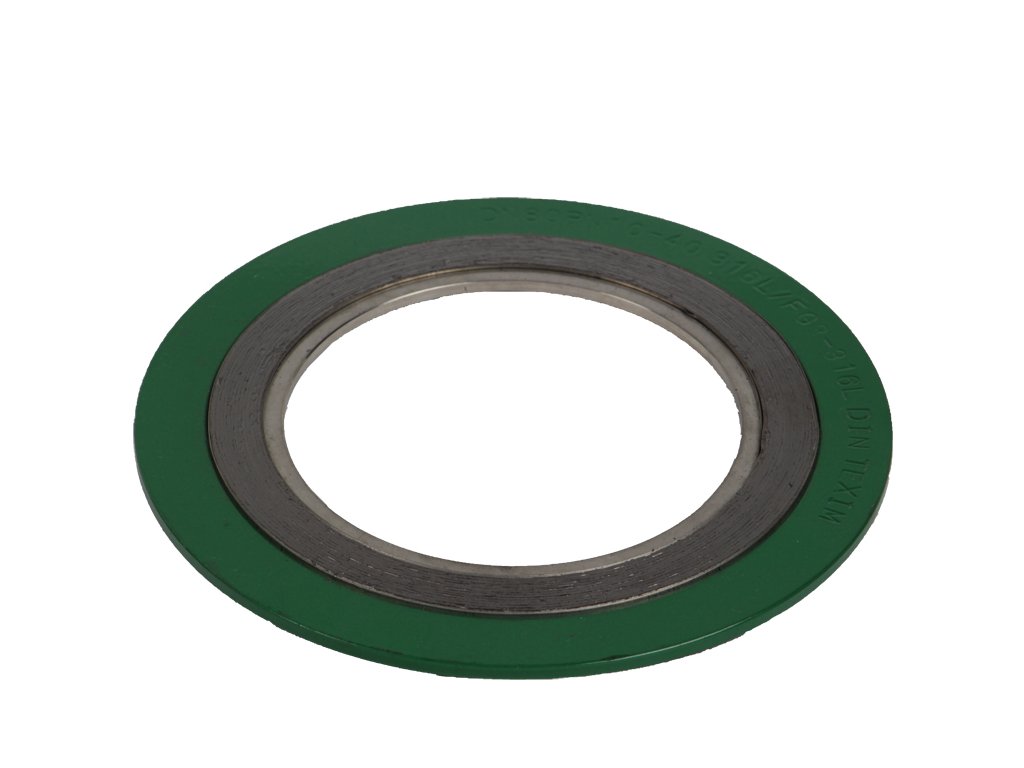

S P I R A T E M 2

• skládá se z těsnící výplně a kovového spirálového pásku ve tvaru V, vhodné pro příruby typu výkružek / nákružek a pero drážka

S P I R A T E M 1 2

• stejné jako SPIRATEM 2, ale s vnějším středícím kroužkem (slouží též k vystředění těsnění), vhodné na hrubé příruby

S P I R A T E M 2 3

• stejné jako SPIRATEM 2, ale s vnitřním kroužkem (snižuje turbulentní proudění media a lépe chrání spirálu před korozí), vhodné pro příruby typu výkružek / nákružek

S P I R A T E M 1 2 3

• stejné jako SPIRATEM 2, ale s vnitřním i vnějším kroužkem, vhodné na hrubé příruby

Tabulka přítlačných tlaků na těsnění "Q"
